+# STM32F4xx-HAL 板级支持包
+
+## 1. 简介
+
+STM32F4 是由意法半导体推出的Cortex-M4内核的高性能单片机
+包括如下硬件特性：
+
+| 硬件 | 描述 |
+| -- | -- |
+|芯片型号| STM32F4全系列 |
+|CPU| Cortex-M4 |
+|主频| 84MHz-208MHz |
+
+## 2. 编译说明
+
+
+| 环境         | 说明                                                         |
+| ------------ | ------------------------------------------------------------ |
+| PC操作系统   | Linux/MacOS/Windows                                          |
+| 编译器       | arm-none-eabi-gcc version 6.3.1 20170620 (release)/armcc/iar |
+| 构建工具     | scons/mdk5/iar                                               |
+| 依赖软件环境 | Env工具/(MDK或IAR或arm-none-eabi-gcc)/git/调试器驱动         |
+
+1) 下载源码
+
+```bash
+    git clone https://github.com/RT-Thread/rt-thread.git
+```
+
+2) 配置工程并准备env
+
+（Linux/Mac）
+
+```bash
+    cd rt-thread/bsp/stm32f4xx-HAL
+    scons --menuconfig
+    source ~/.env/env.sh
+    pkgs --upgrade
+```
+
+（Windows）
+
+>在[RT-Thread官网][1]下载ENV工具包
+
+3) 配置芯片型号
+
+（Linux/Mac）
+
+```bash
+    scons --menuconfig
+```
+
+（Windows(ENV环境中)）
+
+```bash
+    menuconfig
+```
+

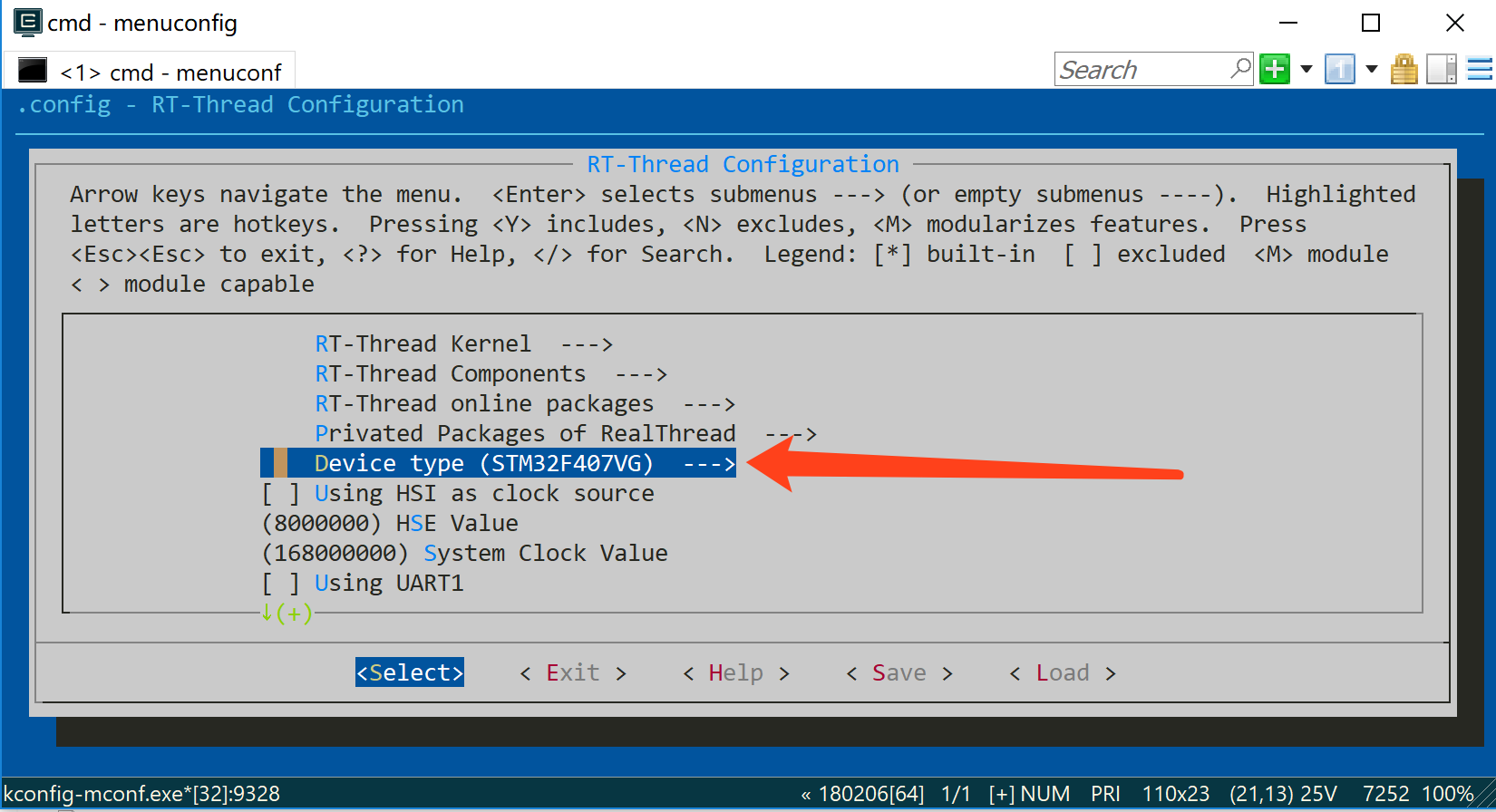

+在menuconfig页面配置并选择对应的芯片型号，若开发环境为MDK/IAR，则需要生成工程
+
+4) 生成工程(Mac/Linux下请跳过此步骤)
+
+（Windows IAR）
+
+```bash
+    SET RTT_CC=iar
+    scons --target=iar -s
+```
+
+（Windows MDK5）*
+
+```bash
+    scons --target=mdk5 -s
+```
+
+*该板级支持包不支持生成mdk4的工程
+
+**MDK 与 IAR 在生成完成工程之后一定要在工程中手动选择一次芯片信号，否则会产生严重编译错误**
+
+![figure1](https://raw.githubusercontent.com/RT-Thread/rt-thread/master/bsp/stm32f4xx-HAL/figures/figure1.png)
+
+![figure2](https://raw.githubusercontent.com/RT-Thread/rt-thread/master/bsp/stm32f4xx-HAL/figures/figure2.png)
+
+5) 编译
+
+使用MDK或IAR请参见对应教程
+
+（Windows arm-none-eabi-gcc）
+使用以下指令设置gcc路径
+
+```bash
+    SET RTT_EXEC_PATH=[GCC路径]
+```
+
+（Linux/Mac arm-none-eabi-gcc）
+使用以下指令设置gcc路径
+
+```bash
+    export RTT_EXEC_PATH=[GCC路径]
+```
+
+编译（WindowsLinux/Mac arm-none-eabi-gcc）
+
+```bash
+    scons -j4
+```
+
+出现下列信息即为编译成功
+
+```bash
+    LINK rtthread-stm32f4xx.elf
+    arm-none-eabi-objcopy -O binary rtthread-stm32f4xx.elf rtthread.bin
+    arm-none-eabi-size rtthread-stm32f4xx.elf
+    text    data     bss     dec     hex filename
+    41596     356    1456   43408    a990 rtthread-stm32f4xx.elf
+    scons: done building targets.
+```
+
+
+如果编译正确无误，会产生rtthread-stm23f4xx.elf、rtthread.bin文件。其中rtthread.bin为二进制固件
+
+## 3. 烧写及执行
+
+烧写可以使用仿真器 ISP等多种方式 此处不再赘述
+
+### 3.1 运行结果
+
+如果编译 & 烧写无误，会在串口2*上看到RT-Thread的启动logo信息：
+
+```bash
+ \ | /
+- RT -     Thread Operating System
+ / | \     3.0.4 build May 15 2018
+ 2006 - 2018 Copyright by rt-thread team
+msh />
+```
+
+*默认串口
+
+
+## 4. 驱动支持情况及计划
+
+| 驱动       | 支持情况 | 备注                         |
+| ---------- | :------: | :--------------------------: |
+| UART       | 支持     | UART1/2/6                    |
+| GPIO       | 支持     | 自动根据芯片型号选择引脚布局 |
+| SPI        | 支持     | SPI1/2/3                     |
+| SPI Flash  | 支持     | W25QXX                      |
+| USB Device | 支持     | OTGFS,暂不支持OTGHS          |
+| USB Host   | 支持     | OTGFS,暂不支持OTGHS          |
+| IWG        | 支持     | /                            |
+| I2c        | 支持     | 软件I2C                      |
+| RTC        | 支持     | RTC时钟自动配置              |
+
+
+### 4.1 IO在板级支持包中的映射情况
+
+| IO号 | 板级包中的定义 |
+| -- | -- |
+| PB6 | I2C SCL |
+| PB7 | I2C SDA |
+| PA9 | USART1 TX |
+| PA10 | USART1 RX |
+| PA2 | USART2 TX |
+| PA3 | USART2 RX |
+| PC6 | USART6 TX |
+| PC7 | USART6 RX |
+| PA5 | SPI1 SCK |
+| PA6 | SPI1 MISO |
+| PA7 | SPI1 MOSI |
+| PB13 |SPI2 SCK |
+| PB14 |SPI2 MISO |
+| PB15 |SPI2 MOSI |
+| PC10 |SPI3 SCK |
+| PC11 |SPI3 MISO |
+| PC12 |SPI3 MOSI |
+
+## 5. menuconfig Bsp菜单详解
+
+| 选项 | 解释 |
+| -- | -- |
+| Device type | 选择芯片型号，修改此处需修改MDK/IAR工程为相同芯片型号 |
+| Using HSI as clock source | 不使用外部时钟源，该选项目前不能开启 |
+| HSE Value | 外部时钟源的频率，单位(HZ) |
+| System Clock Value | 系统时钟频率，该值会自动计算时钟树，某些特定频率下无法通过PLLQ产生48M时钟，可能导致USB SDIO等设备时钟异常，可使用STM32 Cube MX工具配置需要的时钟树替换board.c中的时钟初始化部分 |
+| Using UART1 | 开启串口1，串口1的设备名为"uart1" |
+| Using UART2 | 开启串口2，串口1的设备名为"uart2" |
+| Using UART6 | 开启串口6，串口1的设备名为"uart6" |
+| Using SPI1 | 开启SPI1，设备名为"spi1" |
+| Using SPI2 | 开启SPI2，设备名为"spi2" |
+| Using SPI3 | 开启SPI3，设备名为"spi3" |
+| W25QXX CS Pin index | SPI flash 的片选，接入单片机的引脚号 |
+| W25QXX Spi bus name | SPI flash 所使用的总线设备名称 |
+| USB Host Config | USB主机模式的配置菜单 |
+| using a gpio control usb power | 根据具体硬件，选择是否使用一个GPIO来控制USB主机的电源开启 |
+| power control pin | 控制USB主机的电源控制引脚号 |
+| current check pin | USB主机的电流过载检测引脚号 |
+| using vbus check pin | 选择是否开启USB VBUS检测 |
+
+*部分选项需要在RT-Thread组件菜单中开启对应的设备框架才能显示。
+
+## 6. 联系人信息
+
+维护人:
+[uestczyh222][4] < [lymz@foxmail.com][5] >
+
