AARCH64 工作模式使用

当开发者需要基于 Phytium 系列芯片进行开发时，可以从以下几个步骤出发配置芯片

1. 准备编译环境

创建tools目录，在 tools 目录下下载两个python 脚本，get_toolchain.py 和 ci.py，下载完后给两个脚本添加执行权限

mkdir tools
cd ./tools
wget https://gitee.com/rtthread/ART-Pi-smart/raw/master/tools/get_toolchain.py
wget https://gitee.com/rtthread/ART-Pi-smart/raw/master/tools/ci.py
chmod +x get_toolchain.py ci.py

运行 get_toolchain.py 脚本，拉取 aarch64 交叉编译链aarch64-linux-musleabi_for_x86_64-pc-linux-gnu
```
python3 ./get_toolchain.py aarch64
```

RT-Thread 5.0 后必须使用这个带 musl-libc 的编译链，不能使用aarch64-none-elf

在 aarch64 目录下下载脚本 smart_env.sh ，然后运行脚本生效环境变量

cd ./aarch64
wget https://gitee.com/rtthread/ART-Pi-smart/raw/master/smart-env.sh
source ./smart-env.sh aarch64

如下所示是 aarch64 编译相关的环境变量，运行 scons 前要确保环境变量设置正确

NOTE

以上步骤已在ubuntu20.04开发环境测试，在其他开发环境下若无法下载相关脚本，可使用以下链接手动下载

    get_toolchain.py下载地址
    https://gitee.com/rtthread/ART-Pi-smart/blob/master/tools/get_toolchain.py

    ci.py下载地址
    https://gitee.com/rtthread/ART-Pi-smart/blob/master/tools/ci.py

    当出现以下提示时，可采用以下链接下载 phytium_standalone_sdk_install.py
    "Please refer to the ./README and manual download phytium_standalone_sdk_install.py, place in current folder"
    phytium_standalone_sdk_install.py下载地址
    https://gitee.com/phytium_embedded/phytium-standalone-sdk/blob/Standalone-Sdk_RT-thread/phytium_standalone_sdk_install.py

2. 如何选择开发板

以 E2000Q RT-Smart为例，Linux 环境下，运行 make load_e2000q_demo_rtsmart 加载默认的 rtconfig, 然后输入下列命令，进入 menuconfig 进一步配置
```
scons --menuconfig
```

开发者通过以下选择进行配置

Standalone Setting > Board Configuration

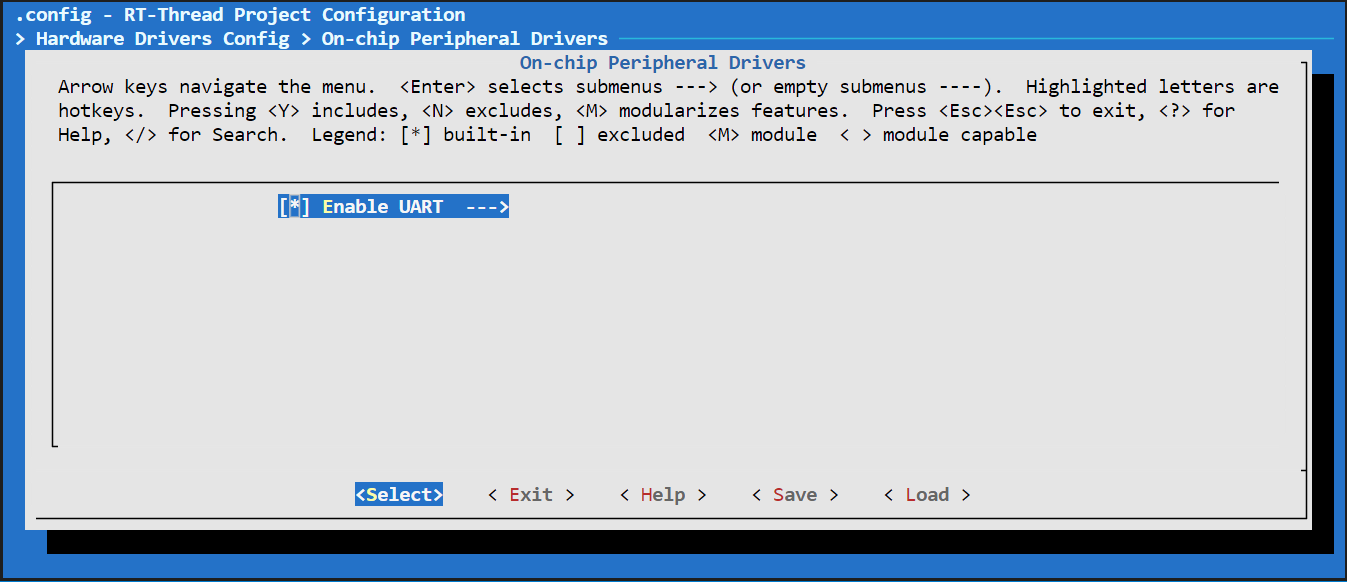

3. 如何选择驱动

    scons --menuconfig

开发者通过以下选项进行驱动的使能

Hardware Drivers Config > On-chip Peripheral Drivers

4. 如何切换至RT-Thread Smart 工作模式

 scons --menuconfig

开发者通过以上配置开启RT-Thread Smart 功能

5. 开启SDK中内部调试信息

    scons --menuconfig

开发者通过以下选项开启打印调试信息

6. 编译程序

    scons -c
    scons

完成编译之后目录下将会生成以下几个文件
```
rtthread_a64.bin
rtthread_a64.elf
rtthread_a64.map
```

7. 启动镜像程序

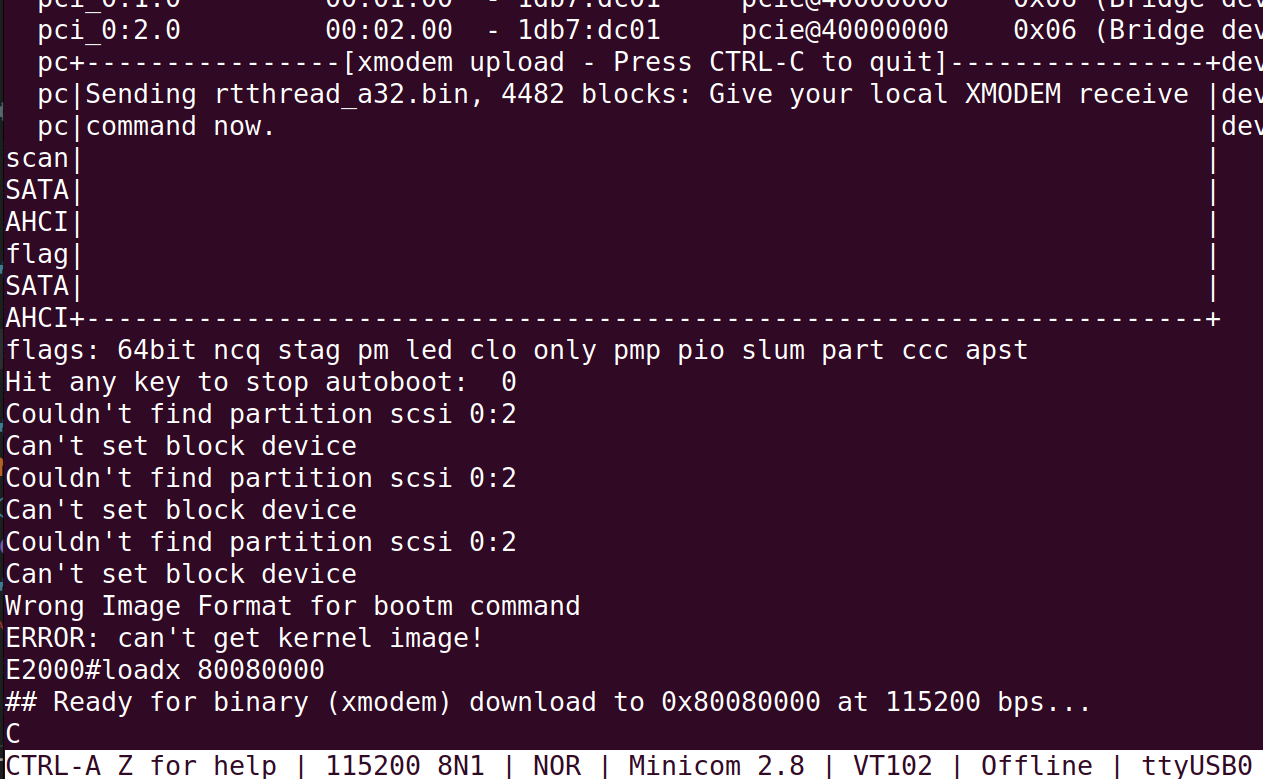

可以用串口通过 XMODEM 协议将 bin/elf 文件上传到开发板，然后启动，
如果使用 SD-1 控制器
```
mw.l 0x32b31178 0x1f
```
首先在 Phytium 开发板上输入，上传 bin 文件
```
loadx 80080000
```

加载 bin 文件完成后，输入下列命令启动
```
go 80080000
```

RT-Smart 模式下，64 位不能用 bootelf 启动 elf 文件

8. 打包导出工程源代码

指定工程名和路径，打包RT-Thread内核和Phytium BSP代码，可以导出一个工程工程
```
python ./export_project.py -n=phytium-a64 -o=D:/proj/rt-thread-e2000/phytium-a64
```

进入打包工程的目录，修改工程根目录 Kconfig 中的路径 BSP_DIR 和 STANDALONE_DIR

env 环境中的 menuconfig 不会调用 SConstruct 修改路径环境变量，因此需要手动修改路径

config BSP_DIR
    string
    option env="BSP_ROOT"
    default "."

config STANDALONE_DIR
    string
    option env="STANDALONE_DIR"
    default "libraries/standalone"

输入 menuconfig 和 scons 完成编译

9. 将工程导入 RT-Studio

在 RT-Studio 使用功能 RT-Thread Bsp 到工作空间，导入 5. 中导出的 BSP 工程
设置 BSP 工程的交叉编译链后进行后续开发
