GD32470-LCKFB梁山派开发板BSP说明

简介

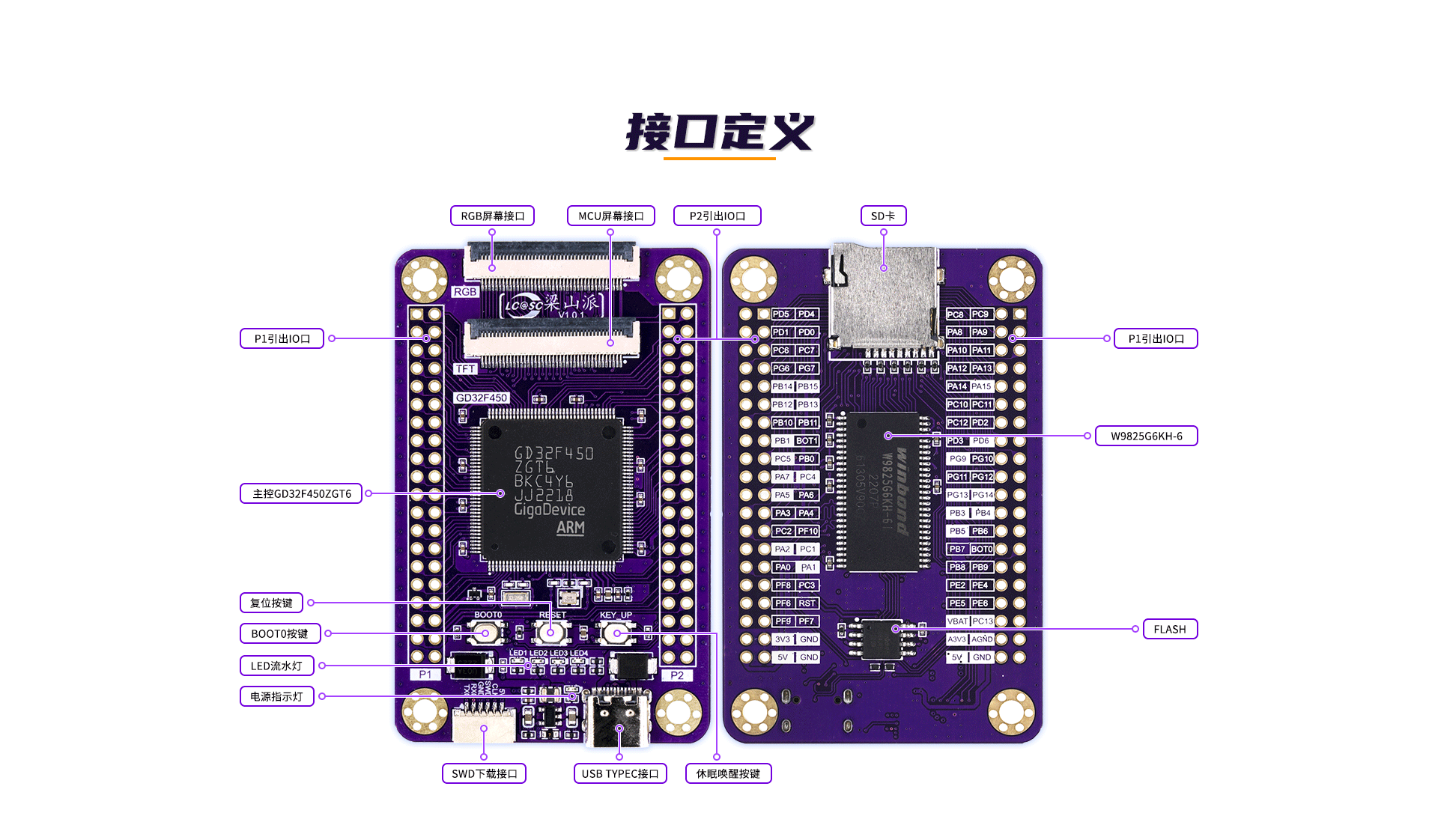

GD32470Z-LCKFB梁山派是立创开发板推出的一款GD32F470系列的开发板，最高主频高达240M，该开发板具有丰富的板载资源，是基于GD32F470ZGT6的全国产化开源开发板，图片如下：

2022年12月05号后立创·梁山派开发板主控从GD32F450ZGT6升级到了GD32F470ZGT6 两款芯片兼容主要差别GD32F450ZGT6主频200、SDRAM 256K，GD32F470ZGT6主频240、SDRAM 512K。

该开发板常用 板载资源 如下：

• GD32F470ZGT6，主频 240MHz，CPU内核：ARM Cortex-M4，1024KB FLASH ，512KB RAM

• 常用外设

  • 用户LED ：4个，LED1（PE3），LED2（PD7），LED3（PG3），LED4（PA5）
  • 电源指示灯：一个红色LED
  • 按键：3个，KEY_UP（PA0），RESET(NRST)，BOOT0（PB2）
  • General TM * 10、Advanced TM * 2、Basic TM * 2
  • SysTick * 1
  • 看门狗 * 2
  • RTC * 1
  • USART * 4、UART * 4
  • I2C * 3、I2S * 2
  • SPI * 6
  • SDIO * 1
  • CAN * 2
  • USBFS+HS
  • 以太网 * 1
  • TFT-LCD
  • EXMC/SDRAM * 1
  • ADC * 3
  • DAC * 2
  • 最多支持114GPIOs

• 调试接口：CMSIS-DAP

• 支持RGB接口和MCU屏幕接口

• 一路SDIO-TF卡

• SPI Flash：W25Q64

• SDRAM：W9825G6KH-6I

• 一路Type-C USB

• 调试接口引出了SWD和UART

• 双2*20PIN 2.54排针引出了68个可编程IO

• 开发板更多信息请查看立创开发板官网

外设支持

片上外设	支持情况	备注
GPIO	支持	PA0, PA1... ---> PIN: 0, 1...113
UART	支持	UART0 - UART7
SPI	支持	支持 SPI0 ~ SPI4，可配置多个总线
扩展模块	支持情况	备注
LCD+触摸屏	支持	暂不支持中文显示（因 Keil5 编码限制），使用方法请查看bsp\gd32\arm\gd32470z-lckfb\board\ports\README.md
板载外设	支持情况	备注
SPI Flash	支持	板载 W25Q64，挂载在 SPI4，总线名：spi4，设备名：spi40

使用说明

使用说明分为如下两个章节：

• 快速上手


本章节是为刚接触 RT-Thread 的新手准备的使用说明，遵循简单的步骤即可将 RT-Thread 操作系统运行在该开发板上，看到实验效果 。

• 进阶使用


本章节是为需要在 RT-Thread 操作系统上使用更多开发板资源的开发者准备的。通过使用 ENV 工具对 BSP 进行配置，可以开启更多板载资源，实现更多高级功能。

快速上手

本 BSP 为开发者提供 MDK5工程，支持 GCC 开发环境，也可使用RT-Thread Studio开发。下面以 MDK5 开发环境为例，介绍如何将系统运行起来。

硬件连接

使用调试器连接开发板到 PC，使用USB2TTL连接USART0，并给开发板供电。

编译下载

双击 project.uvprojx 文件，打开 MDK5 工程，编译并下载程序到开发板。

工程默认配置使用 CMSIS-DAP 仿真器下载程序，在通过 CMSIS-DAP 连接开发板的基础上，点击下载按钮即可下载程序到开发板

运行结果

下载程序成功之后，系统会自动运行，LED 闪烁。

连接开发板对应串口到 PC , 在终端工具里打开相应的串口（115200-8-1-N），复位设备后，可以看到 RT-Thread 的输出信息:

 \ | /
- RT -     Thread Operating System
 / | \     5.0.0 build Mar  3 2023 00:43:44
 2006 - 2022 Copyright by RT-Thread team
msh />

进阶使用

此 BSP 默认只开启了 GPIO 和 串口1的功能，如果需使用高级功能，需要利用 ENV 工具对BSP 进行配置，步骤如下：

1. 在 bsp 下打开 env 工具。

2. 输入menuconfig命令配置工程，配置好之后保存退出。

3. 输入pkgs --update命令更新软件包。

4. 输入scons --target=mdk4/mdk5/iar 命令重新生成工程。

注意事项

• 目前DFS支持有问题，若需使用板载 SPI Flash，请在 menuconfig 中启用以下配置：

  RT-Thread Components  --->
  DFS: device virtual file system  --->
  [ ] DFS: device virtual file system (RT_USING_DFS)  关闭DFS
  Device Drivers  --->
  [*] Enable SPI BUS support (RT_USING_SPI)
      [*] Enable SFUD for SPI Flash (RT_USING_SFUD)

  Hardware Drivers Config  --->
  On-chip Peripheral Drivers  --->
  [*] Enable SPI BUS (BSP_USING_SPI)
      [*] Enable SPI4 BUS (BSP_USING_SPI4)
