为了让广大开发者更好、更方便地使用 BSP 进行开发,XHSC 开发团队重新整理了现有的 HC32 系列的 BSP,推出了新的 BSP 框架。新的 BSP 框架在易用性、移植便利性、驱动完整性、代码规范性等方面都有较大提升,在新的 BSP 框架下进行开发,可以大大提高应用的开发效率。
在新的 BSP 文件夹中将固件库、外设驱动等可以被多个 BSP 引用的代码文件统一存放在 Library 文件夹中,通过在特定 BSP 中引用这些文件的方式,来包含 BSP 中所需的库文件或者驱动文件。这种方式不仅大大提高了代码复用率,降低了 BSP 的维护成本,而且可以更方便地给开发者提供更丰富的驱动文件,让开发者可以更容易地找到自己需要的资源。
新 BSP 框架的主要特性如下:
BSP 框架结构如下图所示:
每一个 HC32 系列的 BSP 由两部分组成,分别是通用库和特定开发板 BSP,下面的表格以 F4 系列 BSP 为例介绍这两个部分:
项目 | 文件夹 | 说明 |
---|---|---|
通用库 | hc32/libraries | 用于存放 DDL 库以及基于 DDL 库的多系列通用外设驱动文件 |
特定开发板 BSP | hc32/ev_hc32f4a0_lqfp176 | 在 BSP 模板的基础上修改而成 |
制作一个 BSP 的过程就是构建一个新系统的过程,因此想要制作出好用的 BSP,要对 RT-Thread 系统的构建过程有一定了解,需要的知识准备如下所示:
本节以制作 XHSC 官方评估板 ev_hc32f4a0_lqfp176
的 BSP 为例,讲解如何为一个新的开发板添加 BSP。
BSP 的制作过程分为如下五个步骤:
在接下来的章节中将会详细介绍这五个步骤,帮助开发者快速创建所需要的 BSP。
制作新 BSP 的第一步是复制一份同系列的 BSP 作为基础,通过对 BSP 的修改来获得新 BSP。

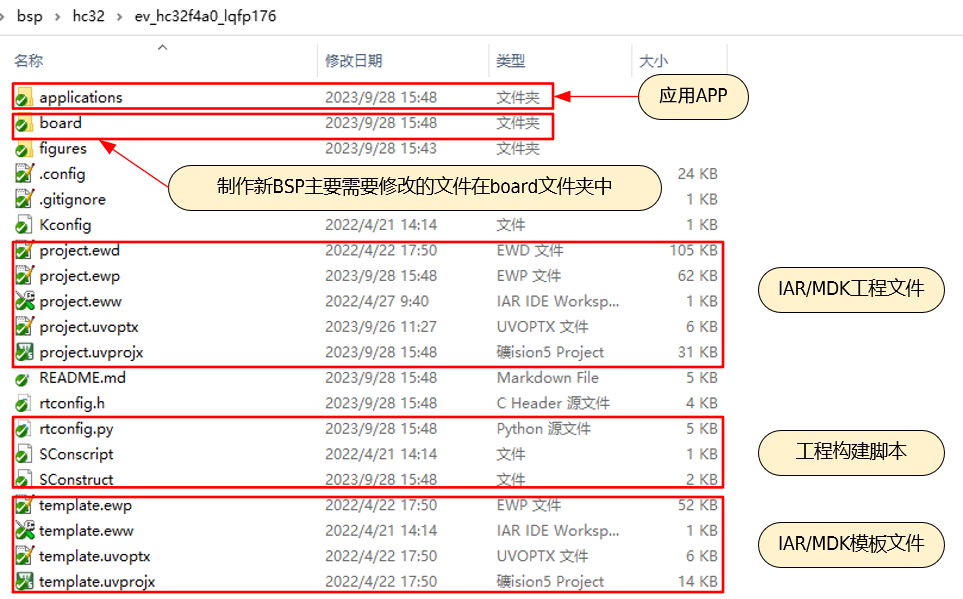

本次示例所用的 F4A0 的 BSP 文件结构如下:
本次制作的 BSP 为 HC32F4A0 系列,因此复制 ev_hc32f4a0_lqfp176
文件夹,并将该文件夹的名称改为所要制作的 BSP 的名字,此处不变。
在BSP 的制作过程中,需修改 board 文件夹内的配置文件,下表总结了 board 文件夹中需要修改的内容:
项目 | 需要修改的内容说明 |
---|---|
linker_scripts (文件夹) | BSP 特定的链接脚本 |
board.c/h | 系统时钟、GPIO 初始化函数、芯片存储器大小 |
board_config.c/h | 外设管脚配置及初始化 |
Kconfig | 芯片型号、系列、外设资源 |
SConscript | 芯片启动文件、目标芯片型号 |
在 board_config.c 文件中实现了外设管脚相关配置,下图展示了串口 USART 的管脚配置,示例函数 rt_hw_board_uart_init
中配置了 USART1 和 USART6 的管脚。其他外设的管脚配置参照该函数。
在 board_config.h 中实现了管脚的宏定义,可根据实际使用的管脚进行修改。
在 board.c 文件中存放了函数 SystemClock_Config()
,该函数负责初始化系统时钟。如下图所示,示例中时钟为240Mhz,可根据实际使用进行修改。

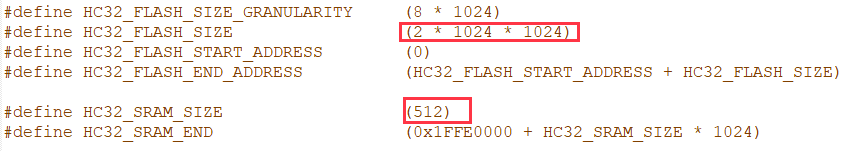

在 board.h 文件中配置了 FLASH 和 RAM 的相关参数,这个文件中需要修改的是 HC32_FLASH_SIZE
和 HC32_SRAM_SIZE
这两个宏控制的参数。如下图所示:
通常情况下,系统 RAM 中的一部分内存空间会被用作堆内存。下面代码的作用是,在不同编译器下规定堆内存的起始地址 HEAP_BEGIN 和结束地址 HEAP_END。这里 HEAP_BEGIN 和 HEAP_END 的值需要和后面 3.4.1 修改链接脚本 章节所修改的配置相一致。
在某些系列的芯片中,芯片 RAM 可能分布在不连续的多块内.存区域上。此时堆内存的位置可以和系统内存在同一片连续的内存区域,也可以存放在一片独立的内存区域中。
在 irq_config.h 文件中,统一分配了外设使用的中断号。HC32F4A0 系列的中断可灵活配置,用户可根据实际使用情况,灵活调整外设中断号。如下图所示:
在本小节中修改 board/Kconfig
文件的内容有如下两点:
芯片型号和系列的修改如下表所示:
宏定义 | 意义 | 格式 |
---|---|---|
SOC_HC32F4A0SI | 芯片型号 | SOC_HC32xxx |
SOC_SERIES_HC32F4 | 芯片系列 | SOC_SERIES_HC32xx |

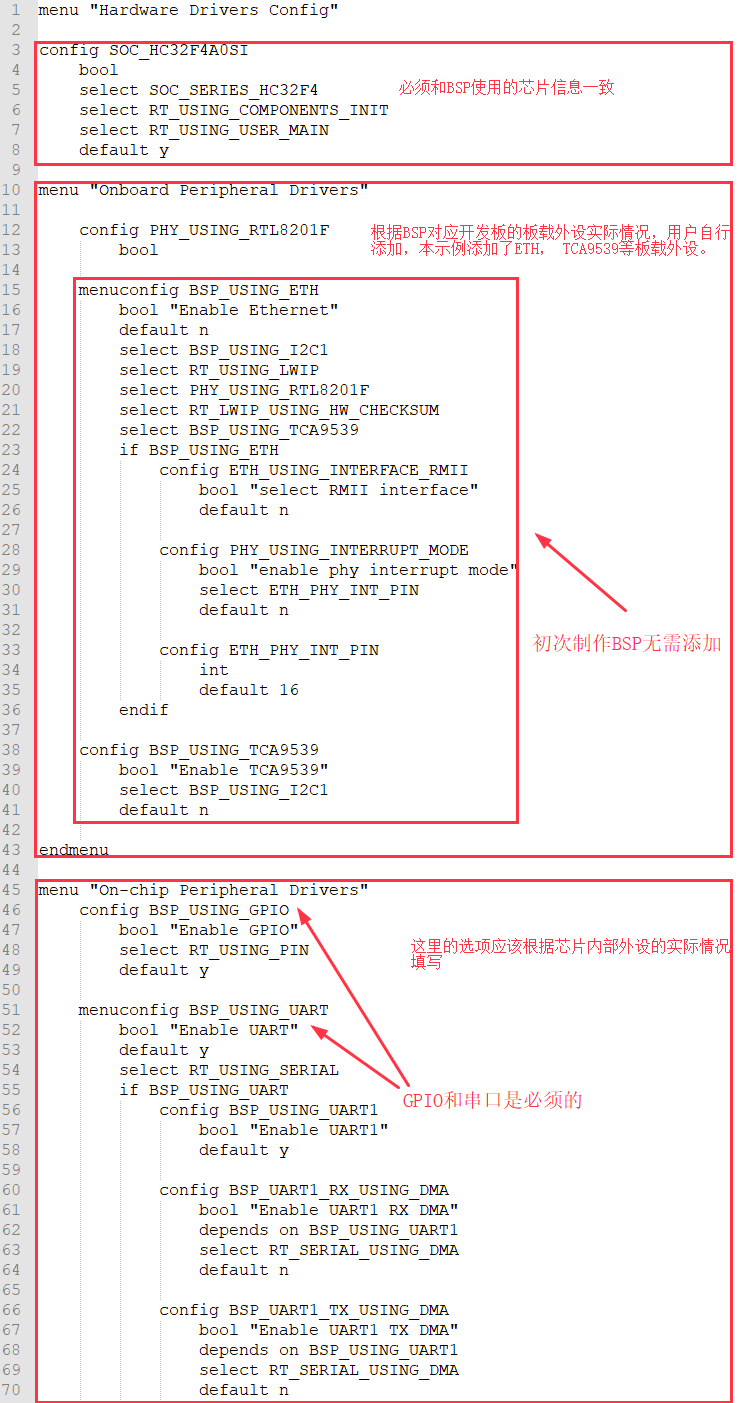

关于 BSP 上的外设支持选项,一个初次提交的 BSP 仅仅需要支持 GPIO 驱动和串口驱动即可,因此在配置选项中只需保留这两个驱动配置项,如下图所示:
接下来需要修改用于构建工程相关的文件。

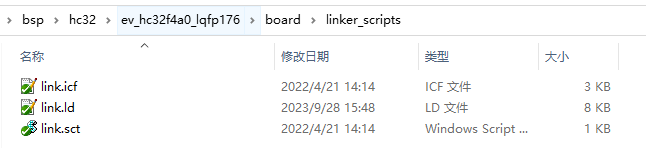

linker_scripts 链接文件如下图所示:

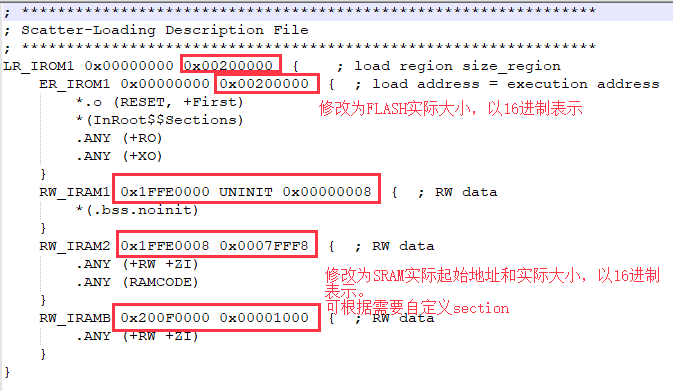

下面以 MDK 使用的链接脚本 link.sct 为例,展示如何修改链接脚本:
本次制作 BSP 使用的芯片为 HC32F4A0,FLASH 为 2M,因此修改 LR_IROM1 和 ER_IROM1 的参数为 0x00200000。RAM 的大小为512k, 因此修改 RW_IRAM1 的参数为 0x00080000, 起始地址为0x1FFE0000。这样的修改方式在一般的应用下就够用了,后续如果有特殊要求,则需要按照链接脚本的语法来根据实际需求修改。
其他两个链接脚本的文件分别为 iar 使用的 link.icf 和 gcc 编译器使用的 link.ld,修改的方式也是类似的,如下图所示:
SConscript 脚本决定 MDK/IAR 工程的生成以及编译过程中要添加文件。

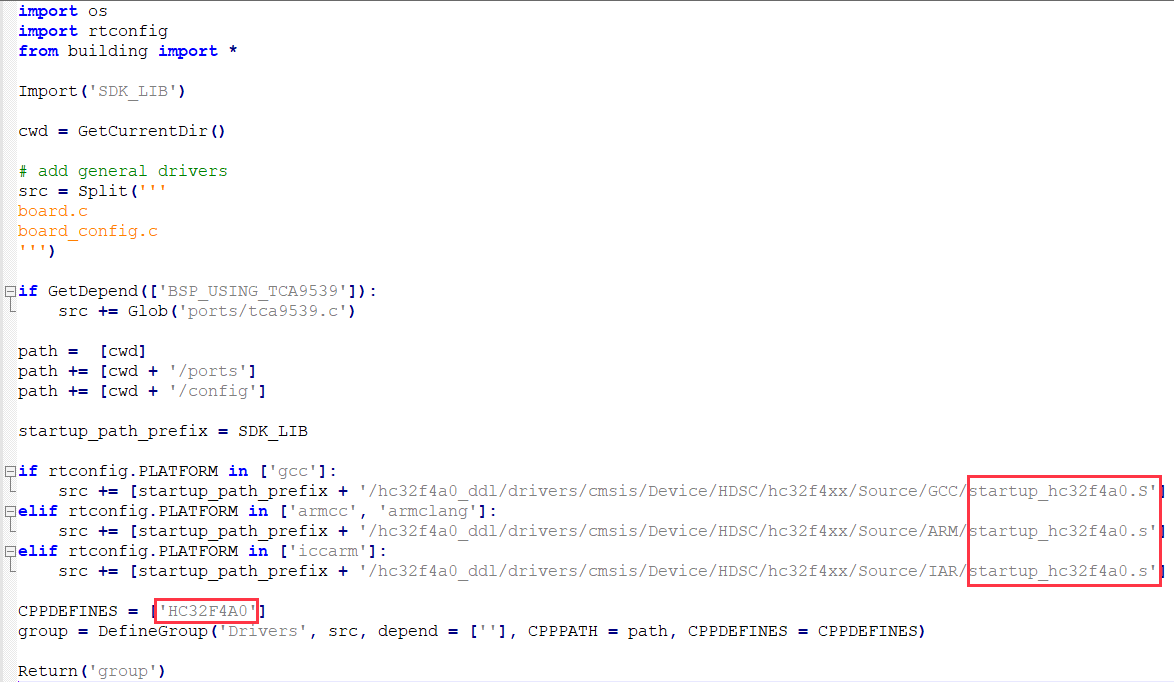

在这一步中需要修改芯片型号以及芯片启动文件的地址,修改内容如下图所示:
注意:若复制的是同系列的BSP来进行修改,这个文件可不做修改。

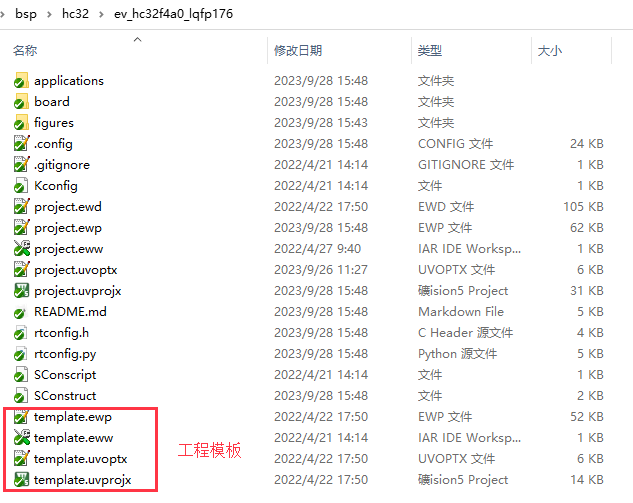

template 文件是生成 MDK/IAR 工程的模板文件,通过修改该文件可以设置工程中使用的芯片型号以及下载方式。MDK5/IAR 的工程模板文件,如下图所示:
下面以 MDK5 模板的修改为例,介绍如何修改模板配置:
修改程序下载方式:
重新生成工程需要使用 Env 工具。

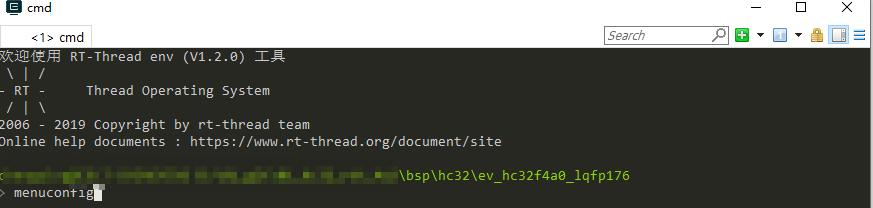

在 Env 界面输入命令 menuconfig 对工程进行配置,并生成新的 rtconfig.h 文件。如下图所示:
下面以重新生成 MDK 工程为例,介绍如何重新生成 BSP 工程。
使用 env 工具输入命令 scons --target=mdk5
重新生成工程,如下图所示:
重新生成工程成功:
到这一步为止,新的 BSP 就可以使用了。
接下来我们可以分别使用命令 scons --target=mdk4
, scons --target=iar
,scons --target=eclipse
,来更新 MDK4 , IAR 和 GCC 的工程,使得该 BSP 变成一个完整的,可以提交到 GitHub 的 BSP (MDK4工程的制作为可选)。
本章节介绍 RT-Thread HC32 系列 BSP 制作与提交时应当遵守的规范 。开发人员在 BSP 制作完成后,可以根据本规范提出的检查点对制作的 BSP 进行检查,确保 BSP 在提交前有较高的质量 。
HC32 BSP 的制作规范主要分为 3 个方面:工程配置,ENV 配置和 IDE 配置。在已有的 HC32 系列 BSP 的模板中,已经根据下列规范对模板进行配置。在制作新 BSP 的过程中,拷贝模板进行修改时,需要注意的是不要修改这些默认的配置。BSP 制作完成后,需要对新制作的 BSP 进行功能测试,功能正常后再进行代码提交。
下面将详细介绍 BSP 的制作规范。
rt_hw_board_init
中需要完成堆的初始化:调用 rt_system_heap_init
dist
命令对 BSP 进行发布,检查使用 dist
命令生成的工程是否可以正常使用
