AB32VG1 骄龙开发板 BSP 说明

简介

主要内容如下：

• 开发板资源介绍
• BSP 快速上手
• 进阶使用方法

通过阅读快速上手章节开发者可以快速地上手该 BSP，将 RT-Thread 运行在开发板上。在进阶使用指南章节，将会介绍更多高级功能，帮助开发者利用 RT-Thread 驱动更多板载资源。

开发板介绍

ab32vg1-prougen 是 中科蓝讯(Bluetrum) 推出的一款基于 RISC-V 内核的开发板，最高主频为 120Mhz，该开发板芯片为 AB32VG1。

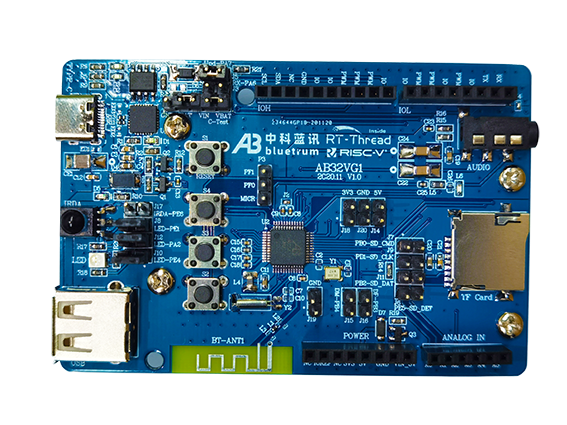

开发板外观如下图所示：

该开发板常用 板载资源 如下：

• MCU：AB32VG1，主频 120MHz，可超频至 192MHz，8Mbit FLASH ，192KB RAM。
• 常用外设
  • LED: RGB灯
  • 按键: 3 个, USER(s2,s3) and RESET(s1)
• 常用接口：USB 转串口、SD 卡接口

外设支持

本 BSP 目前对外设的支持情况如下：

板载外设	支持情况	备注
USB 转串口	支持
SD卡	支持
IRDA	即将支持
音频接口	支持
片上外设	支持情况	备注
GPIO	支持	PA PB PE PF
UART	支持	UART0/1/2
SDIO	支持
ADC	即将支持
SPI	即将支持	软件 SPI
I2C	支持	软件 I2C
RTC	即将支持
WDT	支持
FLASH	即将支持
TIMER	支持
PWM	支持	LPWM 的 G1 G2 G3 之间是互斥的，只能三选一
USB Device	暂不支持
USB Host	暂不支持

使用说明

使用说明分为如下两个章节：

• 快速上手

  本章节是为刚接触 RT-Thread 的新手准备的使用说明，遵循简单的步骤即可将 RT-Thread 操作系统运行在该开发板上，看到实验效果 。

• 进阶使用

  本章节是为需要在 RT-Thread 操作系统上使用更多开发板资源的开发者准备的。通过使用 ENV 工具对 BSP 进行配置，可以开启更多板载资源，实现更多高级功能。

快速上手

本 BSP 为开发者提供 GCC 开发环境。下面介绍如何将系统运行起来。

硬件连接

使用数据线连接开发板到 PC，打开电源开关。

编译下载

通过 RT-Thread Studio 或者 scons 编译得到 .dcf 固件，通过 Downloader 进行下载

运行结果

下载程序成功之后，系统会自动运行，观察开发板上 LED 的运行效果，红色 LED 会周期性闪烁。

连接开发板对应串口到 PC , 在终端工具里打开相应的串口（115200-8-1-N），复位设备后，可以看到 RT-Thread 的输出信息:

 \ | /
- RT -     Thread Operating System
 / | \     4.0.3 build Dec  9 2020
 2006 - 2020 Copyright by rt-thread team
msh >

进阶使用

此 BSP 默认只开启了 GPIO 和 串口0 的功能，如果需使用 SD 卡、Flash 等更多高级功能，需要利用 ENV 工具对BSP 进行配置，步骤如下：

1. 在 bsp 下打开 env 工具。

2. 输入menuconfig命令配置工程，配置好之后保存退出。

3. 输入pkgs --update命令更新软件包。

4. 输入scons 命令重新编译工程。

注意事项

波特率默认为 1.5M，需要使用 Downloader 下载 .dcf 到芯片，需要编译后自动下载，需要在 Downloader 中的下载的下拉窗中选择 自动；目前暂时屏蔽 uart1 打印

使用 romfs 时，需要自己生成 romfs.c 进行替换，操作参考使用 RomFS

编译报错的时候，如果出现重复定义的报错，可能需要在 cconfig.h 中手动添加以下配置

#define HAVE_SIGEVENT 1
#define HAVE_SIGINFO 1
#define HAVE_SIGVAL 1

维护人信息

• greedyhao
