Infineon Psoc6-CY8CKIT-062S4 说明

简介

本文档为 RT-Thread 为 Psoc6-CY8CKIT-062S4开发板提供的 BSP (板级支持包) 说明。

主要内容如下：

• 开发板资源介绍
• BSP 快速上手
• 进阶使用方法

通过阅读快速上手章节开发者可以快速地上手该 BSP，将 RT-Thread 运行在开发板上。在进阶使用指南章节，将会介绍更多高级功能，帮助开发者利用 RT-Thread 驱动更多板载资源。

开发板介绍

Psoc6-CY8CKIT-062S4 是英飞凌推出的一款32位双核CPU子系统（ ARM Cortex-M4 和 ARM Cortex-M0）的开发板，具有单周期乘法的150-MHz Arm Cortex-M4F CPU (浮点和存储器保护单元)，100-MHz Cortex M0+ CPU，带单周期乘法和MPU，可以充分发挥 PSoC6 双核芯片性能。

开发板外观详细信息：CY8CKIT-062S4 - Infineon Technologies

该开发板核心 板载资源 如下：

• MCU：CY8C6244LQI_S4D92，Cortex-M4主频 150MHz，Cortex-M0主频 100MHz，256KBFlash 和 128KB SRAM MCU手册更多详细信息请参考文档 PSoC 6 MCU: CY8C62x8, CY8C62xA Datasheet (infineon.com)
• 开发环境：ModusToolbox 2.0/MDK V5 PSoC® Creator™ 下载链接 ModusToolbox™ Software - Infineon Technologies

外设支持

本 BSP 目前对外设的支持情况如下：

片上外设	支持情况	备注
USB 转串口	支持	UART2
GPIO	支持	—
UART	支持	UART0-5

快速上手

本 BSP 是以 MDK V5 和 RT-Thread Studio 为开发环境（编译器：ARMClang / GCC），接下来介绍如何将系统运行起来。

使用 MDK V5 开发

硬件连接

使用数据线连接开发板到 PC。

编译下载

1、下载软件包：在ENV环境下输入pkgs --update命令，将所需要的HAL库软件包下载下来，文件会存放在Packages目录下。

2、生成MDK工程：在ENV环境下输入SCons --target==MDK5命令，ENV会自动生成MDK5工程

3、配置工程：

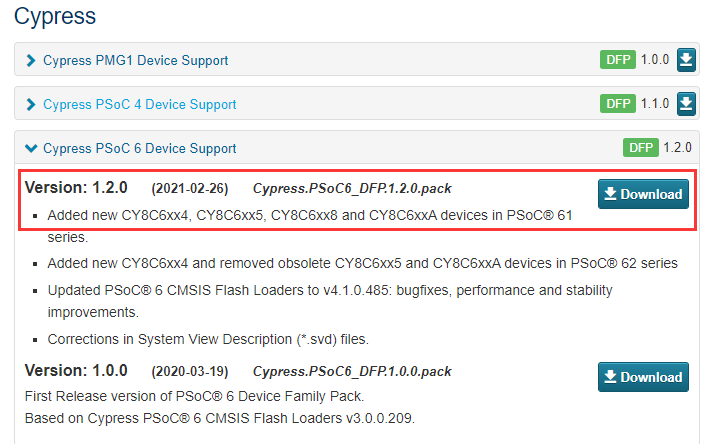

首先打开 MDK ，若没有安装 Infineon-PSoC6 的芯片支持包会提示在线安装，根据提示安装即可。若受网络问题，可以进入 keil 官网下载安装包，离线安装。

4、 编译此工程：在安装好芯片支持包后，在 MDK工程中进行编译。

5、下载此工程：

工程默认配置使用板载 DAP-LINK 使用 SWD 方式下载程序，使用数据线连接开发板，编译之后直接点击下载按钮即可。

使用 RT-Thread Studio 开发

导入工程

• 首先打开 RT-Thread Studio 开发工具，点加左上角文件—>导入—> RT-Thread Studio项目到工作空间中。

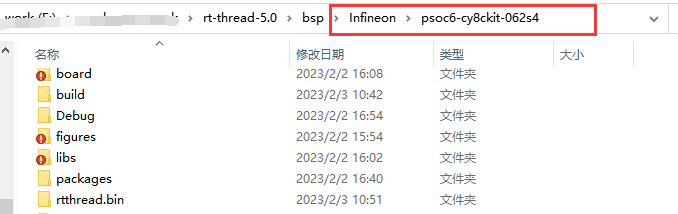

• 接着选择 Psoc6-CY8CKIT-062S4 开发板支持包的目录，进行导入。

编译下载

• 点击 IDE 左上角的构建选项进行工程的编译。

• 当编译无错误警告时，点击 Debug 或 Download 选项进行调试/下载。

注：若点击下载并下载成功后串口终端无显示信息，请手动按下复位按键进行重启运行。

运行结果

下载程序成功之后，系统会自动运行。打开终端工具串口助手，选择波特率为 115200。复位设备后，LED 将会以 500HZ 的频率闪烁，而且在终端上可以看到 RT-Thread 的输出信息：

注：推荐使用串口调试助手如：MobaXterm

 \ | /
- RT -     Thread Operating System
 / | \     4.1.1 build Jul 25 2022 18:03:35
 2006 - 2022 Copyright by RT-Thread team
msh >

联系人

维护人:

• Rbb666
